היכרות עם קולט ER:
קולט קפיץ הוא הקיצור של קולט ER, שהוא אביזר הידוק המותקן על ציר כלי המכונה כדי לחבר ולנעול את הכלי, ומשתמש בעקירה של מפחית המתח כדי להדק את הכלי. בשנת 1972, REGO-FIXAG המציאה את מערכת ההידוק ER, ששינתה את תעשיית הידוק הכלים. וזה הפך לתקן DIN (DIN 6499) בשנת 1993. עד היום, קולטים קפיצי ER נמצאים בשימוש נרחב במערכות הידוק שונות.

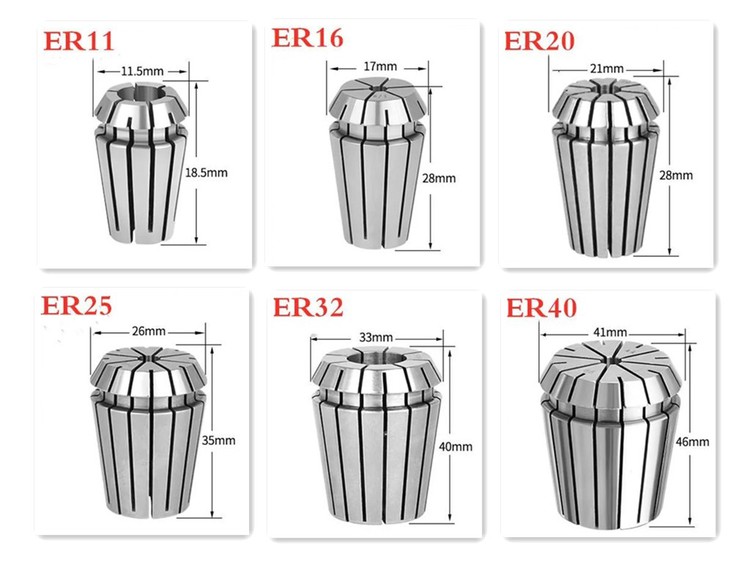

ניתן לחלק קולט ER לאותני קפיצים סטנדרטיים ER (תקן ER), קולטים קפיציים ER בעלי דיוק גבוה (ER-UP), קולט קפיצים מכני ER (ER-DM), קולט קפיצי דפיקה (ER-GB) וקולטי קפיצי הקשה (PCM ET1). מפרטי המוצר נעים בין ER 8 ל-ER 50, וקטרי ההידוק נעים בין 0.5 מ"מ ל-34 מ"מ.
תיאור דרגת קולט אלסטי:
■ ציון רגיל: פחות או שווה ל-0.015 מ"מ
■ דרגה A: פחות או שווה ל-0.01mm
■ דרגה למעלה: פחות או שווה ל-0.005 מ"מ
טווח הידוק: בדרך כלל מ-0.5 מ"מ בקוטר של 34 מ"מ
תקן נפוץ: DIN6499
חומרים בשימוש נפוץ:
קולט אלסטי ER בעל סיווגי חומרים רבים, ביניהם 65Mn (פלדת קפיצים) בעל הביצועים הבולטים ביותר
תכונות:
1. בחר פלדה קפיצית איכותית
2. כוח הידוק גדול, טווח הידוק רחב, דיוק גבוה
3. בשימוש נרחב במשעמום, כרסום, קידוח, הקשה, שחיקה, חריטה ועיבוד אחר
שיטת התקנה של קולט קפיץ ER:
מחזיק כלי קולט הקפיץ משתמש בעקירה של המפחית המחודד כדי להדק את הכלי. הוא משמש בדרך כלל בחור הפנימי של הציר. לאחר מכן, IZID תלמד אותך כיצד להתקין נכון את קולט הקפיץ בהתאם לצרכים שלך. קולט הקפיץ הוא מתקן גלילי המותקן על המכונה, ובו ניתן לייצר או לבדוק את מתקן החלק. לפני התקנת קולט הקפיץ, התקן תחילה את קולט הקפיץ לתוך האום, לאחר מכן נעל את הקצה עם קולט הקפיץ על האום והברג אותו בעדינות על הציר. זכור לנקות את החלק המושחל של הקולט ואת אום הנעילה. במהלך התקנת הקולט, יש להטות את הקולט והאום בזווית מסוימת, ולאחר מכן להניח בעדינות בחריץ.
